Application : pour l’extraction de roulements à billes, paliers à rouleaux, bagues intérieures et autres pièces montées à fleur · les tranchants acérés permettent l’extraction de pièces montées à fleur là où les extracteurs à 2 et 3 bras sont inutilisables

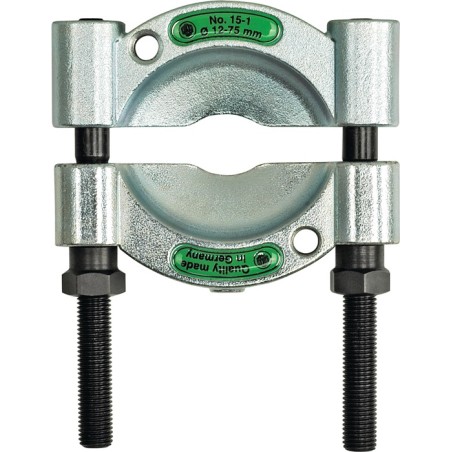

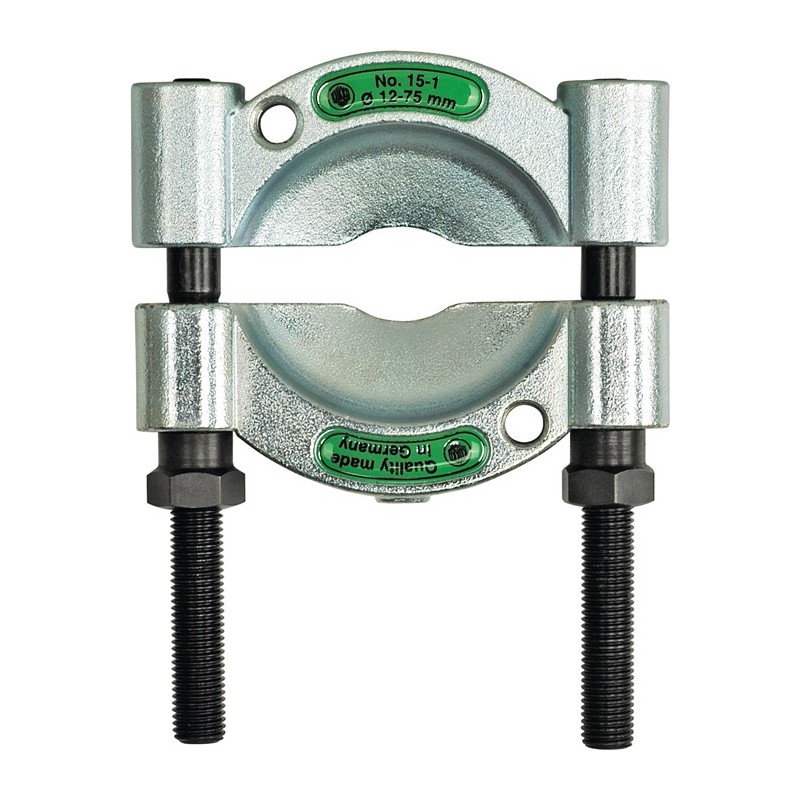

(Fig. 1) · le serrage des mâchoires de séparation s’effectue par une extraction régulière des écrous sur les goujons latéraux
Mode de fonctionnement :
la traction s’effectue en serrant la broche contre l’extrémité de l’arbre (figures 2 et 3), le fonctionnement hydraulique est également possible avec les dispositifs d’extraction plus grands.
Fonctionnement avec système hydraulique (Figure 4) :
(système hydraulique non fourni)
visser la broche du système hydraulique dans le filetage de la traverse du dispositif d’extraction avec la clé (b) · jusqu’à ce que l’élément intermédiaire exerce une pression ferme contre l’arbre, puis mettre le système hydraulique en action en tournant la broche du haut (a) · Attention :
Les figures 2 et 3 représentent le dispositif de séparation en combinaison avec le dispositif d’extraction n° de réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 (non fourni)
La figure 4 représente le dispositif de séparation en combinaison avec le dispositif d’extraction n° de réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 et une broche hydraulique (dispositif d’extraction et broche hydraulique non fournis)
La broche hydraulique est à demander séparément
